在图表中为负值设置不同颜色

2012-09-19
作者: chrisfang | 分类: Excel图表 | 阅读: 3,177 次浏览 | Tags:
声明: 本站文章均属原创,转载时请标明出处

在图表中,有时候会出现一些负数,为了与正值的数据图形形成一些明显对比,会需要给这些负数的数值系列使用不同的颜色进行填充。

为负数设置不同的颜色

如果直接在数据系列中依次选中每个数据点进行填充颜色设置,显然是低效率的。如果把原始数据用辅助列拆分成正数和负数两个数据系列进行绘制,然后分别设置不同的颜色,方案是可行的,但有没有可以直接在图表上选项上实现的方法呢?很多人自然会想到这个选项“以互补色代表负值”。没错,这个选项功能确实是为这种需求而生,但是实际在使用这个选项时还是需要一些小技巧,并且在2003~2010的不同版本中,这个选项的使用都有一些不同的差异。跟随下面的文字来详细了解一下吧。

图表中的选项

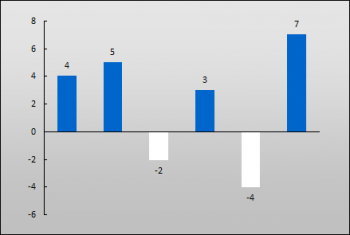

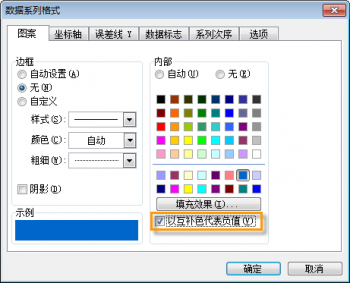

在各个Excel版本中,在【设置数据系列格式】的对话框当中都可以勾选【以互补色代表负值】这个复选框选项,但是在默认情况下,自动为负数数据点所填充的颜色是白色,这样的颜色设置通常都不符合设计者的期望,需要通过自定义修改成其他填充色。

默认为白色

以下依次按照三个Excel版本的不同情况,分别介绍自定义负值数据点颜色的方法。

【Excel 2003版】

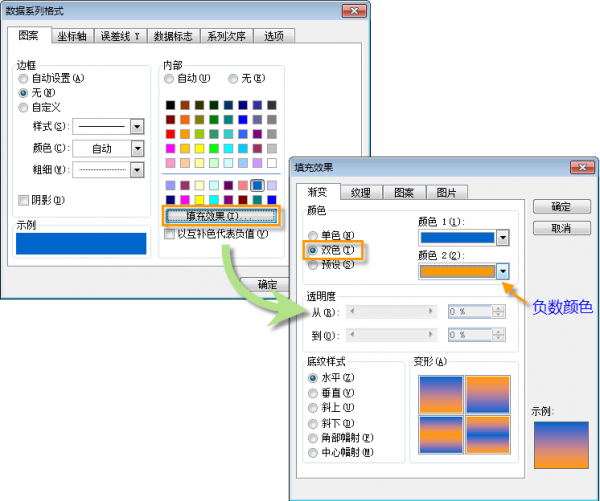

2003版本下,在图表中选中数据系列双击,打开【设置数据系列格式】对话框,点击【填充效果】按钮,在【填充效果】对话框中选择【渐变】选项卡,然后选择【双色】选项,在【颜色2】的色框中可以为负数选择需要设置的颜色。

设置双色渐变

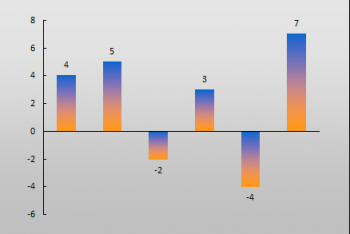

设置完成确定以后,图表显示如下图。

双色渐变的结果

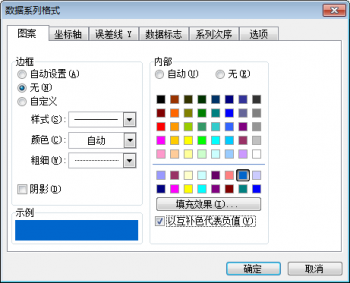

在上图基础上,再次选中数据系列双击,打开【设置数据系列格式】对话框,勾选【以互补色代表负值】,然后在色板中再选择一种用于正数数据的颜色,单击【确定】即可完成。

选择主色

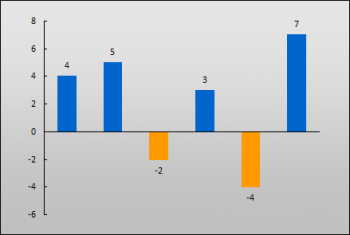

完成后图表如下图所示。

完成结果



【Excel 2007版】

在Excel 2007版本中,渐变色的处理方法发生了变化,采用“光圈”和“位置”的设置方式来定义渐变。因此在2007版本中,方法有所改变。

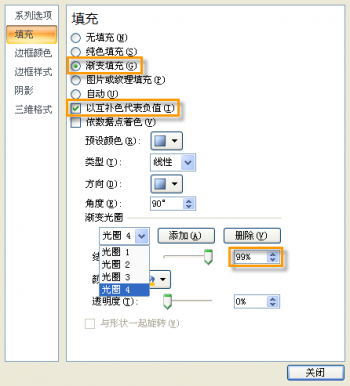

首先还是在图表中选中数据系列,然后右键中选择【设置数据系列格式】,在打开的对话框中定位到【填充】选项卡,然后在右侧面板中选中【渐变填充】并同时勾选【以互补色代表负值】。

2007菜单设置

接下来需要设置具体的渐变色方案,需要添加4组渐变光圈,两组选择正数的颜色,位置分别设置为1%和99%;另两组选择负数的颜色,位置同样分别设置为1%和99%。如下面这个表格所示:

光圈颜色 位置
颜色1 1%
颜色1 99%
颜色2 1%
颜色2 99%

设置完成,确定以后就可以得到正确的结果。

【Excel 2010版】

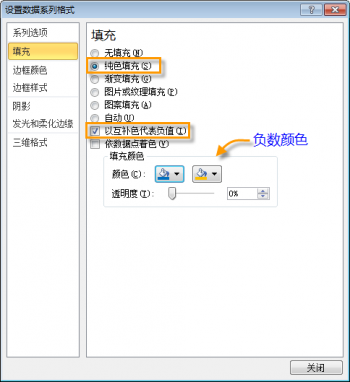

在Excel 2010版中,补色显示负值的功能得到了更好的完善。选中数据系列以后,双击打开【设置数据系列格式】对话框,在左侧选择【填充】选项卡,然后在右侧面板中选择【纯色填充】选项,并勾选【以互补色代表负值】复选框,此时下方会出现两个颜色选择按钮,其中的左侧是为正数所选择的颜色,而右侧的那个按钮就是为负数所选择的颜色。这样,整个自定义操作就非常明确而简单了。

2010菜单设置

2条评论

  1. 静静宛如---说道:

    老师,您好,我用的是Excel 2007版,按照老师教的07版的方法,为什么我做出来的图是渐变色的呢?是哪里出问题了呢?烦请老师指教~~

    • chrisfang说道:

      四个光圈的设置都正确吗?特别注意渐变角度要选择90度
