双层复合饼图绘制方法

2012-10-11
作者: chrisfang | 分类: Excel图表 | 阅读: 12,430 次浏览 | Tags:
声明: 本站文章均属原创,转载时请标明出处

饼图通常用于展现数据当中多个项目的组成和占比情况,例如市场份额、收入支出结构、食物成分等等。如果在不同的组成项目中对某个项目又从另一个统计角度进行了更进一步的细分,形成两个不同层次的占比组成。例如在下面的图中,在桌面应用程序分类中统计划分成视频、游戏、阅读、音乐和其他五个大类,而在“游戏”这个类别中又根据游戏的不同类型划分成休闲益智、冒险射击、动作策略和其他类型四个统计分类。

1



要在图表中表现这样的数据关系,可以绘制双层的复合饼图。

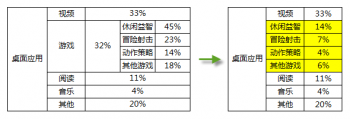

首先,在绘制之前要进行数据准备,把不同层次的占比数据统一为同一层次统计口径下的数据,如下面的图所示:

2

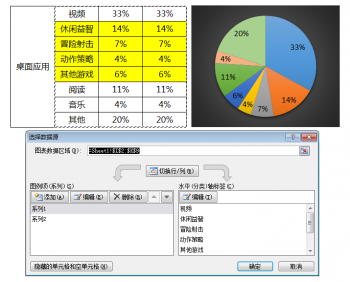

然后,将这列数据复制成两列,通过这两列数据,创建一个包含两个数据系列的饼图,如下面的图所示:

3

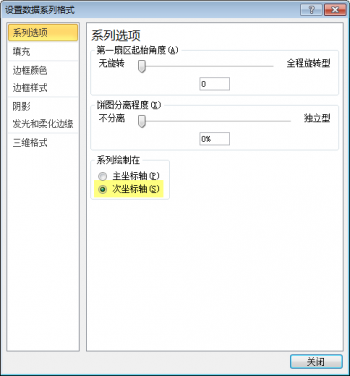

在图表中选中其中一个系列,将其绘制在【次坐标轴】:

4

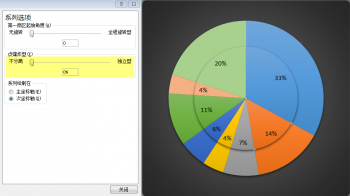

将这个选中的系列整体进行分离:

5

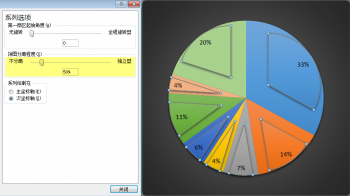

然后依次单独选中每个分离的扇区,将【分离】程度重新调整为0(可以用鼠标选中扇区以后向中心方向移动):

6

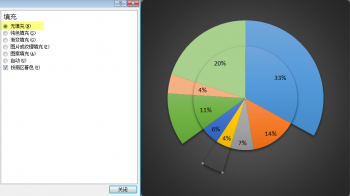

选中双层饼图的下层(较大的那个饼图)当中与游戏分类相对应的几个扇区,将扇区【填充色】和【边框色】设为【无填充】、【无线条】,隐去这些扇区的显示:

7

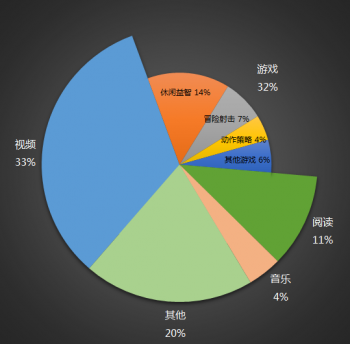

如果要体现双层饼图的整体性,可以将其中的一些阴影和渐变效果去除。为了更美观,还可以调整饼图的旋转角度。最终完成的效果如下:

8







2条评论

  1. 周琴说道:

    师傅,请问外层饼状图数据标签如何添加

    • chrisfang说道:

      和正常的数据标签添加方法没什么区别,可以选中外层的数据系列以后右键添加。个别几个标签如果是落在隐藏的扇区上,可以单独选中这几个标签删除。
